双金属指示热电阻（偶）

点击下载

概述

双金属指示热电阻(偶)是具有现场指示和远传显示功能的一体化温度测量仪表，可用来直接测量气体、液体和物质的温度。仪表可现场清晰的看到指示值，又可把信号远传到控制室。传到控制室的信号有Pt100热电阻信号， K型、E型热电阻信号，也有经过变送为(4～20)mA标准信号，起到了一表两用的作用。

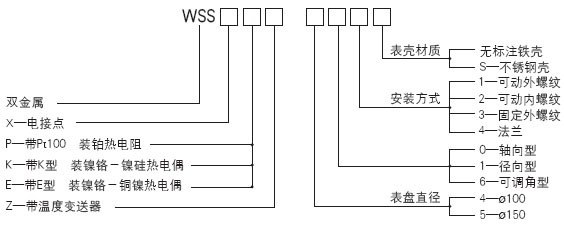

型号命名及代表意义

热电阻（偶）接线图

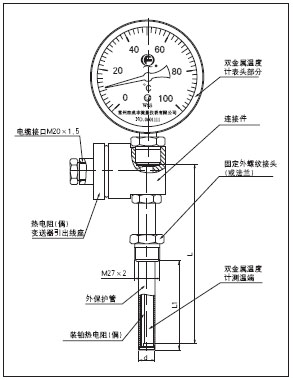

基本结构图

1.热电阻(偶)；
2.温度转换显示器；
3.电源24V DC；
4.负载（250±0.01）Ω电阻；
5.调节仪表或计算机。

主要技术参数

测量范围 (℃):
WSSP：-80～40、-40～80、0～50、0～100、
0～150、0～200、0～300、0～400、0～500；
WSSK：0～400、0～500；
WSSE：0～300、0～400、0～500；
准确度等级:
双金属温度计为1.5级；
铠装铂热电阻为B级±（0.30＋0.005│t│）；
铠装铂热电偶为Ⅱ级±2.5℃或0.75%│t│；
变送器基本误差±0.5%。
插入长度L1(mm):
100；150；200；250；300；400；500；750。

尾管直径d(mm)：
18、20；
安装螺纹：
M27×2、 3/4”、法兰；
外保护管材质：
1Cr18Ni9Ti、316、316L、外套聚四氟乙烯；
常温绝缘电阻：
铂热电阻≥100MΩ；
热电偶≥1000MΩ/m
铂热电阻（热电偶）热响应时
