电接点双金属温度计

首页首页 > 产品中心 > 温度仪表 > 电接点双金属温度计

电接点双金属温度计

点击下载点击下载
产品型号:WSSX型
主要技术参数
(1) 电接点型式:上下限接点、单上限接点、双上限接点。
(2)准确度等级:a.上下限电接点、单上限电接点:1.5级;
b.双上限电接点:第一上限为1.5级;第二上限为4级;
c.接点的设定误差为示值基本误差的1.5倍。
(3) 接点额定功率10W a.接点最高工作电压220V AC,接点最大工作电流1A(无感负载);
b.工作电压推荐36V以下,但不宜小于12V,以保证触点动作可靠。
(4) 标度盘公称直径:100mm、60mm。
(5) 时间常数、公称压力、护套材料同WSS型温度计。
外形及电线路图

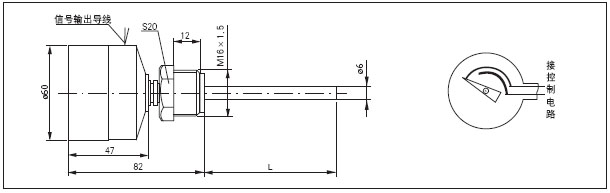

WSSX-301型电接点双金属温度计外形及电线路图

(mm)
型 号 测量范围℃ 分格值℃ 插入长度 护套管直径 安装螺纹 电接点型式 标度盘公称
WSSX-301 WSSX-302 -80~+40* 2   75
100
150
200
250
300
6 M16×1.5 单上限接点 60
-40~+80*
0~100
0~150
0~200 5
0~300
注:带*的测量范围无插入长度75mm

WSSX- 401 411/402 412型电接点双金属温度计外形及电线路图

(mm)
型 号 测量范围℃ 分格值℃ 插入长度 护套管直径 安装螺纹 标度盘公称
  -80~+40*   2 75
100
150
200
250
300
400
500
750
1000
    10     M27×2     100
-40~+80*
0~100
0~150
0~200 5
0~300 1250 1500 1750 2000   12
0~400 10
0~500*

注:带*的测量范围,当插入长度为75mm时另行商议。
